單層全功能結構方案——單配置典型結構的子母鐘系統方案

通常在一、二百個子鐘集群規模以下的中小型子母鐘系統都適合。而從母鐘驅動能力來說，這種結構方案的最大帶負荷能力，也可以達到數千個。

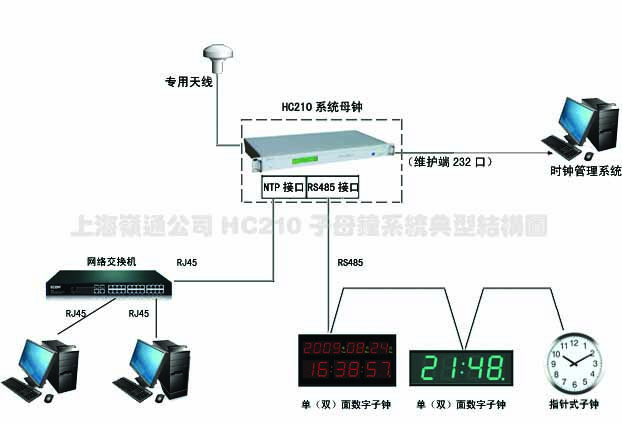

該時鐘系統線路結構方式為直連式，中間無需任何環節。拓?fù)浣Y(jié)構如圖 :

單層全功能結構方案——母鐘冗余配置子母鐘系統結構方案

在業主明確需要母鐘為冗余備份的子母鐘系統時，可采用這種結構方案。

這種全功能冗余配置的子母鐘系統結構方案，完全得益于上海嶺通公司HC210系統母鐘產品的高端模塊化結構。全功能冗余配置的概念，是指核心母鐘從衛星時間信號的接收，一直到系統同步信號的驅動發送，完全是雙套熱備份的。主運行母鐘出故障時，可以完全拆下檢修，而備用母鐘會同時自動無縫切換投入運行。

它比那些只有基礎母鐘雙備份配置結構的子母鐘產品，完全高出一個層次。

簡單功能的子母鐘系統方案——數字鐘直接內置GPS模塊的子母鐘系統方案

在業主預算有限，系統規模較小，需求功能單一的項目中，可以采用這種方案。 這種方案，就是將GPS衛星時間接收模塊直接內置于任一個數字式鐘內，再由這個數字鐘充當簡易母鐘，為其他子鐘（30個以內）提供1路可靠的485授時信號。

簡單功能的子母鐘系統方案——商業級網絡服務方式

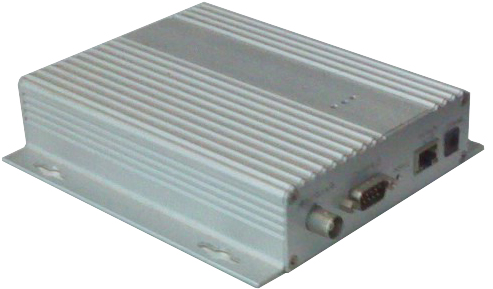

海嶺通公司的商業級網絡服務器，提供一路RJ45接口的NTP標準網絡對時服務，對時精度同樣可達到1~50ms，因其價格低廉、功能實用而受到商業級小型計算機網絡等客戶市場的歡迎。其產品如圖：

在某些需要通過網絡組網方式構架子母鐘系統的項目中，它也同樣可以作為簡便實用的系統母鐘。

多層大型系統的結構方案

這類結構方案通常應用于地鐵、軌交等大型、廣區域的時鐘系統。有時在一些大建筑群的同一時鐘系統中，為考慮分區布線及管理的方便，也會考慮采用類似方案。
